潍坊模拟断路器模拟断路器与保护测试仪配合进行保护装置整组传动试验系统接线图模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，别一路不接。在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。图4 接入实际二次回示意图在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。

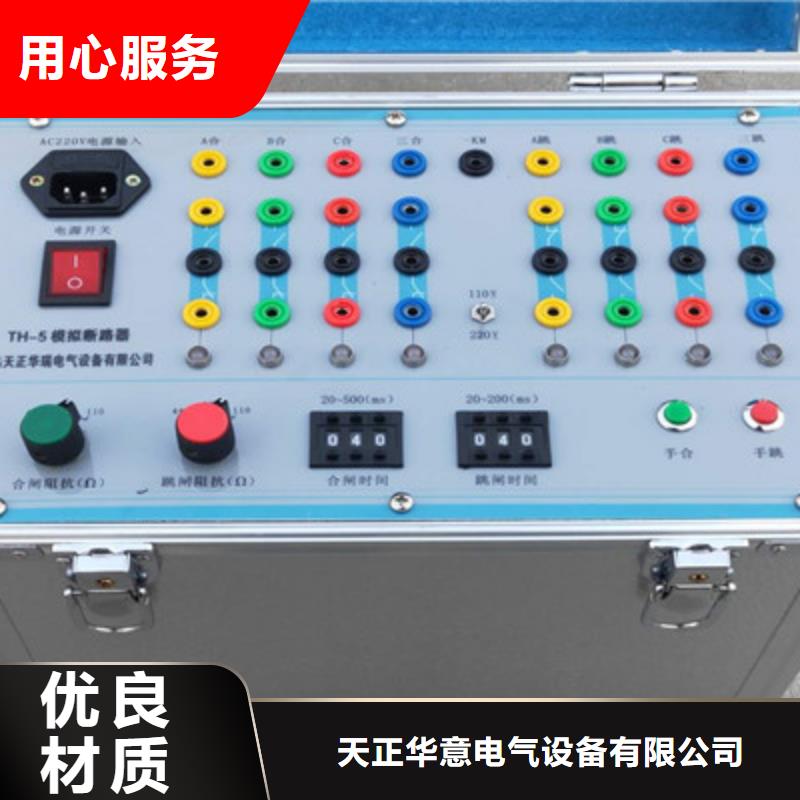

潍坊模拟断路器智能型模拟断路器是我公司在原有模拟断路器的基础上采用STC51单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框

潍坊模拟断路器产品特点及用途双跳圈模拟断路器是我公司在原有模拟断路器的基础上采用单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。跳合闸线圈按独立的双回路设计，可以模拟6-500KV电压等级的三相及分相操作、单跳闸线圈或双跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。模拟断路器外形结构为便携式，适用于现场试验使用。

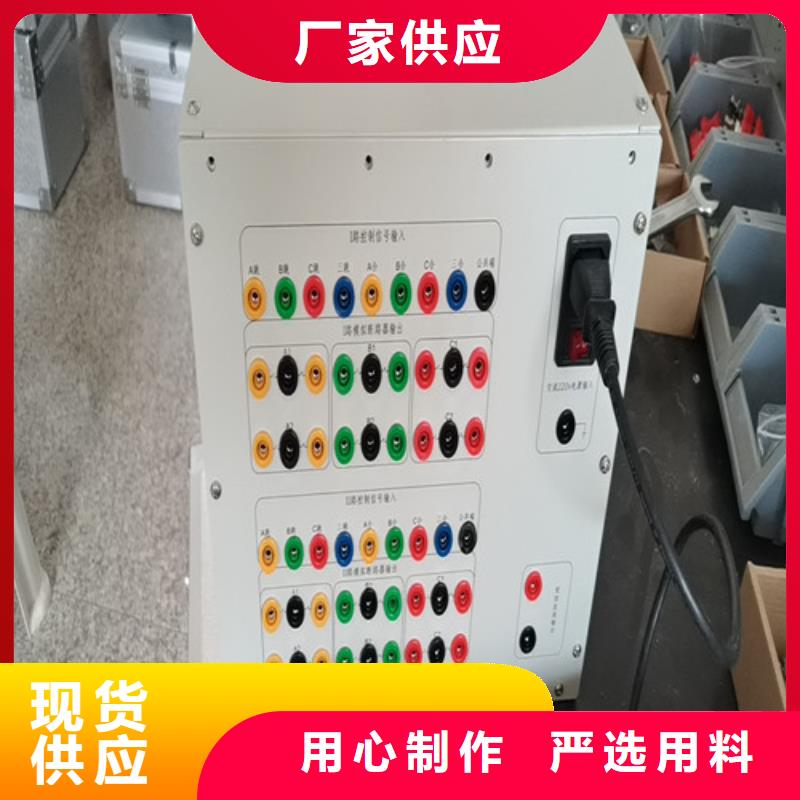

潍坊模拟断路器微机型模拟断路器是我公司在原有模拟断路器的基础上采用ARM单片机作为控制核心开发而成的新型的产品。因为采用新型的单片机采用程序控制及采用10吋触摸屏进行所有的参数及开关操作，抛弃所有机械按键或旋钮，从而了整机的精度和使用性能。该产品具有可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性、可靠性，提高装置的校验质量。两路完全独立的三相模拟断路器，在进行备自投试验时可以当做六个开关，一般模拟断路器每相只提供一对常开、常闭接点，根据备自投试验的要求需要增加输出接点。另外由于不同厂家的断路器的跳、合闸时间有差异，根据客户的不同需求，本公司生产的TH-12微机型高压断路器模拟装置提供多种功能选择，其中包括增加模拟断路器输出接点至两对常开及两对常闭触点，多量程的跳合闸时间的选择及跳合闸电阻的选择等。3．此模拟断路器输入控制端，可以输入交直流电流信号，进行触发模拟断路器动作。从而可以模拟交直流断路器的动作特性。极大方便了用户。4．本模拟断路器可通过u盘将测试数据导出到电脑。并且具有RS-485接口，可以通过上位机进行控制、操作。5．本模拟断路器采用低能耗设计，内置大容量锂电池，在现场不具备交流电源的情况下，可以连续使用10小时以上，待机30个小时以上。使用内部供电时，本机所带的直流输出电源不可用（此功能为选用功能，请在订货是说明）。6．本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路及以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。

潍坊模拟断路器配电开关模拟试验盒是我公司根据市场需求，结合现场试验经验研制开发出体积小、重量轻。锂电池供电、便携式的新型FTU、DTU、TTU等试验用的配电开关试验盒。本装置可以模拟3路跳闸开关和3路合闸开关。可模拟在配网 FA 测试中现场开关作用，通过将原开关端子的遥信、遥控接点拆下接入模拟开关盒，保证在不停电的情况下顺利完成 FA 测试实验。本产品具有多种供电方式1、交流供电：AC165V～250V。2.直流供电：DC10V～60V。3.也可以通过内部大容量锂电池供电。一次充电可以连续使用半个月。极大的方便了用户的使用。本产品包含 1 组遥控合闸输入端子、1 组遥控分闸输入端子、3组分位遥信接点、3组合位遥信接点，均为固态继电器接点，可以通过 设置开关设置合闸和分闸动作延时。另外，本产品还可以通过合闸和分闸按键实现手动合闸和手动分闸操作，从而来模拟实现断路器的的跳/合闸动作。主要技术指标供电电压输入：AC165V～250V 或 DC10V～60V或内部锂电池供电跳合闸输入电压：DC 24V≤ Vin ≤240V合闸时间选择：0ms～500ms 步长1ms延迟时间精度：≤2ms跳闸时间选择：0 ms -500ms步进1ms延迟时间精度：≤2ms常开/常闭输出接点容量：DC12～220V /5A工作环境:温度-10℃～ ＋45℃，湿度 90％不冷凝外形尺寸：30（L)＊18(W)＊17(H)cm使用方法1.接线用配电开关模拟试验盒做测试时，在电源开关关断的情况下将输入电源接至试验盒面板的电源输入端子，遥合输入和遥分输入接入开关试验盒面板上对应的分闸输入/合闸输入端子。输出端继电器信号接入测试设备对应的合位及分位信号输入。
