地埋电缆测试仪质量保证

•
•
•
•
•

潍坊地埋电缆测试仪质量保证

潍坊异频线路参数测试仪异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?体积小、重量轻在原来一体机的基础上把主机和电源独立开来，极大地方便了使用、运输和售后。是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。

潍坊异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度，便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为：S ＝0.5×V×T式中S代表故障点到测试端的距离；V代表电波在线路上的传播速度；T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形，用双游标卡住两次反射波的特征拐点，稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速，结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2．面板结构说明面板的左边是仪器的显示屏，此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3．荧屏触摸键说明荧屏触摸按键分为三大功能模块，操作内容定义清晰，实际操作时反而简单，相当于屏幕菜单的快捷键操作。荧屏右侧按键模块，只是在仪器进入设置界面时，对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键，屏幕将弹出二级菜单引导操作人员逐项选择相关命令，仪器便开始执行此项菜单的相关命令，完成操作者意图七、测量方法与步骤：接通电源后机器自动进入测试界面，即可进行测量。其测试界面。

潍坊异频线路参数测试仪主要技术性能1.本测试仪采用笔记本电脑为数据处理终端，具有触摸式液晶屏幕显示，画面清晰、色彩均匀，波形处理功能强大。由于采用先进的波形处理算法，能较真实地反映现场实测波形，使操作者能可靠地分析各种故障波形。2.先进的软件设计使人机对话更为友好，仅用触摸笔操作便能完成所有功能设置，全部汉字提示，操作十分简单，各种文化层次的人都能很快熟练掌握。3.能检测110KV、35KV以及10KV等级的架空输电线路的瓷瓶击穿引起的闪络性故障、泄漏性高阻故障及短路、断路故障，并给出故障距离数，其误差一般不会超过正负一个杆塔的范围。4.具有完善的波形处理功能，能将所采集的波形任意选择显示、左右平移。这样便更有利于对特殊故障波形特征拐点的判断。5.本机面板上设有工作状态指示灯，可以提醒用户当前系统是处于低压脉冲法工作状态还是处于高压闪络法状态，便于用户对系统进行监控。三、主要技术指标1.测试对象及适应故障类型：主要测试110KV、35KV包括10KV高压输电线路所出现的高阻泄漏性故障，高阻闪络性故障，断路故障及短路故障2.测试方法：脉冲测距法和冲击高压闪络测距法3.测试距离：大于150Km4.根据输电线路的长度可选择三种测试方式：短距离测试；中距离测试及长距离测试5.取样方法：电流取样法6.粗测精度：相对误差小于5‰，误差10Km时小于50m7.具有现场测试波形储存功能：储存波形的数量仅受电脑内存能力的限定。并能随时调出屏显以提供资料分析与对比。

潍坊异频线路参数测试仪但是如果考虑到线路较长，由于杆塔之间导线的悬垂所增加的实际线路长度大于输电线路的地理长度，利用同一种波速测试短线路和超长线路的测试误差相差较大。有必要在现场重新测试该线路的实际电波传播速度，并以此速度测试该线路故障距离，以减小测试误差。1．仪器在波速测量时的接线方式：见图十九图十九 电波测速接线方式示意图测试被测线路的电波传播速度时，仪器应该处在低压脉冲法工作方式。仪器的Q9测试夹子线的红夹子夹在线路的任一相，黑夹子夹在线路的接地线或另外一相上。2．“波速测量”：“波速测量”方法如下：将仪器检测方法预置在“检测方法”的“低压脉冲法”测试状态，选取适当的“长度选择”，点击“波速测量”，屏幕将弹出 “请选择计算方式”提示菜单（如图二十所示）。触摸笔点击菜单中的“用实时通讯数据计算速度”和“测量吧”模拟键后，仪器开始输出测试脉冲，并在屏幕上显示出发射脉冲与回波脉冲。将波形适当扩展，并用游标卡尺卡住发射脉冲和回波脉冲的前沿拐点。两游标间显示的数字为两脉冲间的间隔时间（如图二十一所示）。此时，用触摸笔点击“计算速度”模拟键，仪器界面又弹出提示“请输入两游标间的距离”（线路的地面长度）的子菜单。如图二十二、图二十三所示。用数字键输入线路的准确地面长度后，点击菜单中的“确认”键。屏幕马上置换成波速测量结果显示界面。在子菜单和“设备当前参数”栏中显示出该线路中的电波传播速度数值。如图二十四所示。此数值作为以后测试该线路故障时的波速选用值。点击子菜单中的“离开”模拟键，屏幕回到初始界面后便可按提示进行测试 点击“采样”键，仪器将进入传播速度输入界面。点击“确定”键，仪器便自动进行数据采集。测试结果界面如图二十五所示。此时便可用触摸笔启动游标对故障波形进行距离测量。

潍坊异频线路参数测试仪在线路年检或定期维护时，可以把每条输电线路的实际电波传播速度预先测试出来，保存在本机电脑内“附件”中的“写字板”内，重新建立一个专用文档备案待用。当某条线路发生故障时，即可在测试时，在仪器测试界面上点击“波速选择”模拟键，选择“自定义波速”，输入先前所测得的该线路的电波传播速度（从专用文档备案材料中获取）即可进行测试。这样就把测试精度大大提高了，减少了测试误差。点击“波速选择”、“采样”模拟键后，的界面如图二十六所示。九、仪器使用注意事项：1．在进行线路故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本线路故障定位仪的主要特点之一是可无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。电压不足时会有声音提示。在每次到现场测试线路故障时，必须将机的电池电压充足。外接电源充电时，“测试电源”开关上的指示灯亮，表示正在进行充电。一般充电四个小时即可。电池电压充足以后可以保证正常工作1小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．为节约内置电源，在作波形分析而不进行数据采集时，可以按起“测试电源”开关，断开A/D采样器的电源。但进行数据采集时必须按下“测试电源”开关。否则，将无法进行采样，屏幕右上方将提示“没有联接仪器”。

潍坊异频线路参数测试仪谐振故障信息显示如图5.8所示：图5.8 母线号：谐振线路所在的母线号。母线电压：谐振线路所在的母线电压。谐振频率：谐振线路的谐振频率。时间：线路发生谐振时的日期和时间。信息序号：右下角记录的信息总数量，和当前的记录号，值为20，记录近所发生的谐振信息。进入菜单时，弹出的为近的记录信息。打印：对当前记录进行打印。键盘操作：使用“→”“←”方向键可选定查看一条接地记录，使用“↑”“↓”方向键可在本条记录内将光标移至“打印”字符处。当光标处于“打印”时，按“确认”键进行打印。如果故障追忆表内无谐振内容，则显示“无记录”，按任意键返回。c) “故障追忆”： 选择将追忆表中内容(包括接地、谐振故障信息)；将光标移至对应选项，按“确认”键，记忆内容后显示“成功！”字样。显示如图5.9所示：图5.9d) “查看装置参数”： 在运行状态下，只能浏览装置部分内容的参数，不能修改，如要设置装置参数，请参照5.2.3 装置参数设置说明；e） “修改时间”： 系统投入运行时，必须对时间进行正确设定；菜单显示如图5.10所示：图5.10用“←”或“→”键移动光标到要修改的位置，按住“↑”键增加数值，或按住“↓”键减少数值。每按一次，增加或减少一个数值。全部修改完毕后按“确认”键保存。按“取消”键返回到运行菜单。f） “装置自检”： 对装置内部进行自检，全部完成并无误，显示 “自检OK!!”。按“取消”键返回到运行菜单。菜单显示如图5.11所示：图5.11g） “定值打印”： 当光标锁定在“定值打印”项，并按“确认”键，打印机会将本装置的各种设定参数打印出来，便于使用者进行保存查阅，打印数据发送完毕后自动返回到运行菜单。5.2.3装置参数设置菜单设置菜单用于对装置运行所需的各种参数进行设置，修改，按“确认”即可保存，操作简便，掉电不丢失。菜单如图5.12-15所示：图5.12 图5.13图5.14 图5.15装置参数设置各项菜单简要说明如下：a)“装置型号”：设置装置型号可确定出线数和跳闸路数，详细型号定义见表2.1。b)“启动参数”：可根据现场要求设置各段母线的零序电压启动值与电流启动值。启动电压数值范围为10V~100V。启动电流数值范围为0.1A~100A(一次侧电流)。

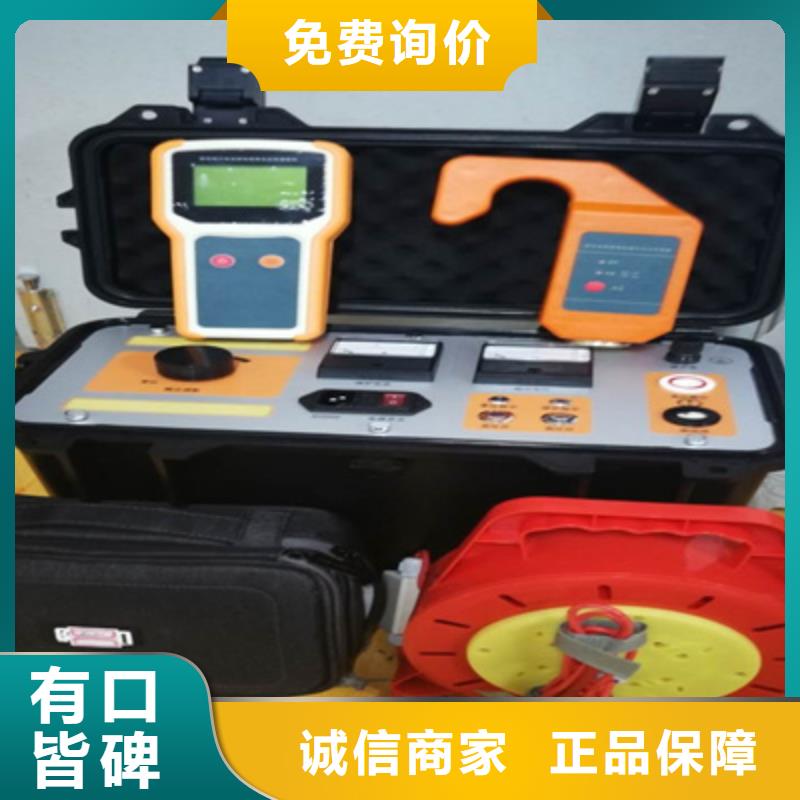

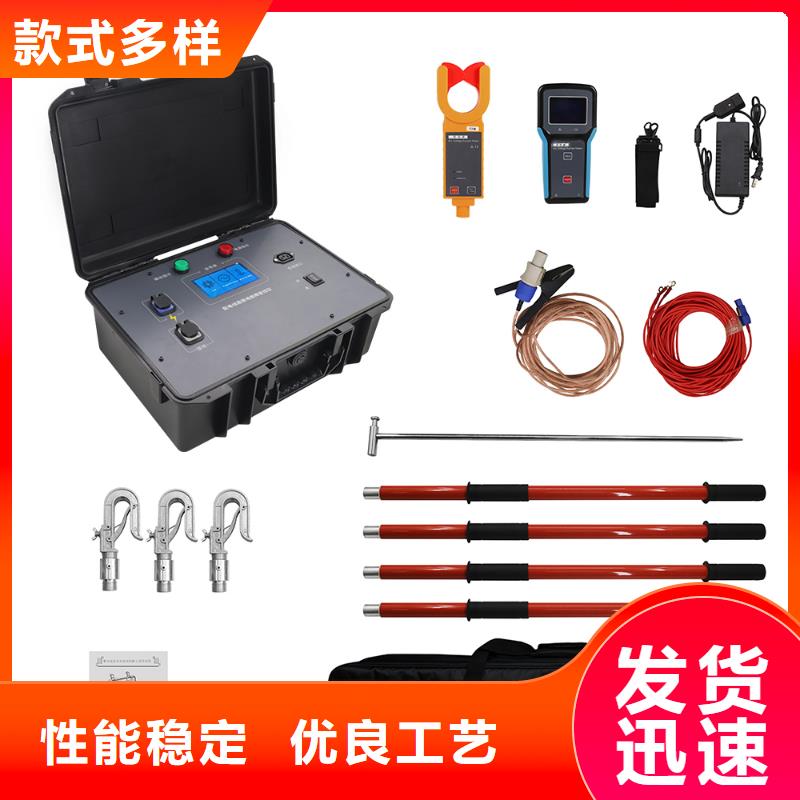

潍坊异频线路参数测试仪它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。2.1设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。

潍坊异频线路参数测试仪电源部分电源部分输出电源为：＋5V 12V。 4.1.1.2人机接口a) 直流电源指示、运行及接地指示；b) 液晶显示功能：汉字显示；c) 打印功能：可自动打印接地选线故障信息。d) 存储功能：存储装置定值参数，存储检测出的接地、谐振故障信息；e）键盘功能：触摸键盘。4.1.1.3信息处理部分a) 检测接地及选线功能；b) 检测谐振及消谐功能；c) 检测断线功能；d) 通迅功能：RS-232或RS-485通讯接口。4.2选型指南4.2.1装置尺寸MGL系列装置，结构都为标准的19" 4U机箱。详细尺寸及安装开孔见“ 机箱结构”一章。5装置使用说明5.1装置前面板说明装置面板示意图如图5.1所示。图5.1 前面板示意图 前面板示意图说明：①液晶显示屏：显示系统的运行状态及故障信息。②信号指示灯:1)运行信号灯（绿光）：装置处于运行状态时，此灯闪烁。2)接地信号灯（红光）：检测到系统发生接地故障时，此灯亮，接地消失后 灯灭。3)故障信号灯（红光）：检测到系统谐振、断线故障以及装置本身故障等情况之一时，此灯亮，故障解除后灯灭。4)跳闸信号灯（红光）：装置发出跳闸信号时，此灯亮，按“复归”键灯灭。③ 紧凑型键盘：共有六个键，“↑、↓、←、→”键完成光标的移动及数值的修改 “取消”键用于取消某项操作或退出某个菜单；“确认”键用于确认某项操作。5.1.1通电前检查通电前，检查电源电压是否正常，接线是否正确，装置各插接件是否插接牢固。5.1.2通电检查将装置通电，观察板上的运行指示灯和液晶显示屏。正常情况为：运行灯闪烁，液晶显示系统运行正常界面。5.2操作说明装置的操作可分为运行和设置两部分。装置在正常状态下工作时，液晶显示屏下行显示当前系统的日期和时间。如要对装置进行操作，按“确认”键进入主菜单。正常运行界面

潍坊异频线路参数测试仪工作界面如图八所示：7.如要调出此次存入的波形或以前存入的波形资料，按动屏幕上的“打开文件”键，屏幕中间将弹出“打开文件”界面，选择所需调出的文件名，点击打开键便能调出所需文件波形。工作界面如图九所示。8.测试完毕，如需结束此次工作，直接点击屏幕上右下角的“退出”键。屏幕回到桌面界面，按计算机正常程序关机即可。9.“波形对比”的应用有时为了更好地判断故障波形和帮助对此次所测得的波形分析，需要将上次测的波形与此次所测得的波形进行同屏对比。从两次测得的波形对比中找出变化的规律。防止或减少错判和误判。“波形对比”的操作方法如下：假设已经测得的结果和波形用触摸笔点击界面的“波形对比”。屏幕弹出“请输入或选择要比较的文件名”二级菜单。在图十一中的界面，点击二级菜单中的“选择”键，又弹出二级菜单“打开-数据信息框中显示当前选中文件的参数信息”，用触摸笔选中要进行对比的文件。如图十二。在上述操作的基础上，点击图十三中的“打开”键，又弹出“请输入或要比较的文件名”。如图十四所示。此时点击“比较”键，就可在屏幕上显示上下两个测试波形，上波形是当时采集到的波形，下波形是从历史（或上次）测试后存储的波形。如图十五所示。这时就可以进行波形比较了。10.“打印波形”“打印波形”功能主要用于撰写测试报告时，通过外接打印机输出一份测试结果报告。从此报告中可以形象直观地一目了然知道此次测试的波形和故障距离。相当于一份简明的测试报告。“打印波形”页面如图十六所示。以测试结果图十为例说明“打印波形”的操作过程。在图十中，用触摸笔点击“打印波形”模拟键，界面立即弹出“打印波形”界面。

潍坊异频线路参数测试仪从以上分析我们不难看出：1、接地线路的零序电流应该是所有线路中值的。2、接地线路的零序电流方向明显不同于其他未接地线路，相位相差180度。这两个结论作为接地选线装置的原理依据，我们称之为“相对原理、双重判据”。单源多线路中性点不接地系统单相接地时电压电流分析图（a）系统图 （b）非故障线路1电流与母线电压相量图 （c）故障线路电流电压相量图根据上图分析，可以得出以下几点结论：（1）在小电流系统中发生单相接地故障时，不存在负序电压分量，只有正序电压和零序电压分量。单相接地短路时出现的故障电流为电容电流。因各序电流在线路上形成的压降很小，可以忽略不计，所以正序网络中阻抗为零，负序网络中阻抗也为零，零序网络中仅有对地电容，即电容电流就是零序电流（2）在中性点不接地的电网中发生单相接地故障时，故障相对地电压为零，非故障相对地电压为电网的线电压，电网出现零序电压，它的大小等于电网正常工作时的相电压，但电网的线电压仍是三相对称的。（3）非故障线路3IO的大小等于本线路的接地电容电流。故障线路3IO的大小等于所有非故障线路3IO之和，也就是所有非故障线路的接地电容电流之和。（4）非故障线路的零序电流超前零序电压为90度；故障线路的零序电流滞后零序电压90度；故障线路的零序电流与非故障线路的零序电流相位相差180度。(5）接地故障处的零序电流大小等于所有线路（包括故障线路和非故障线路）的接地电容电流的总和，它超前零序电压为90度，由于单相接地的稳态故障电流比较小，有可能接近于或低于电流互感器容许电流的下限值，测量误差较大，同时，稳态故障电流在数值上可能与零序电流滤过器的不平衡电流值接近，很难区别。对消弧线圈接地系统，由于感性电流补偿，使故障线路稳态故障电流更小，甚至出现反相，给故障选线增加困难。
