潍坊三相电能表校验装置单相电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储500组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。

潍坊三相电能表校验装置感谢您使用三相电能表现场校验仪产品。本产品集电能表校验和低压计量装置综合测试功能于一体。既能测量高压电能表，也能测量低压计量装置综合误差，测量TA变比，PT、CT二次负荷。一台仪器相当于多台仪器。在次使用本产品之前，请您务必仔细阅读随机配送的所有资料，这会有助于您更好地使用本产品。如果您未按本手册的说明及要求操作本产品，或因错误理解等原因误操作本产品，本公司将不对由此而产生的任何损失承担责任。本公司已经对本手册进行了严格仔细的校勘和核对，但我们不能保证本手册完全没有任何错误和疏漏。本公司致力于不断改进产品功能、提高服务质量，因此保留对本手册中所描述的任何产品和软件程序以及本手册的内容进行更改而不预先另行通知的权利。本手册的用途在于帮助您正确地使用本产品，并不代表对本产品的软硬件配置的任何说明。有关产品配置情况，请查阅与本产品相关合约或咨询本公司。本手册中的图片仅供参考如果有个别图片与产品实物不符，请以产品实物为准。

<潍坊>天正华意电气设备有限公司 潍坊单相电能表校验仪品牌企业

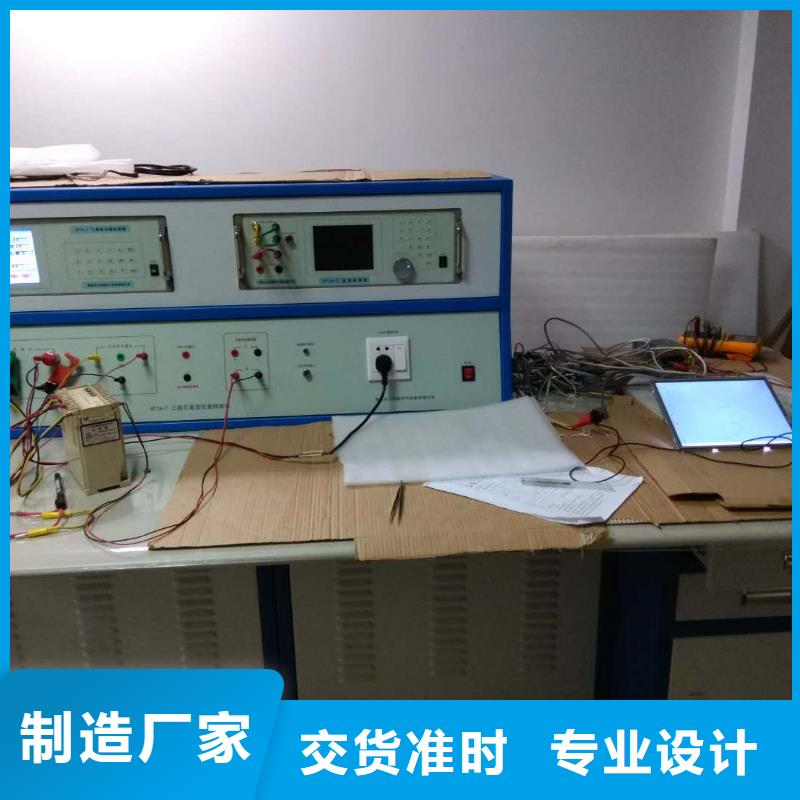

潍坊三相电能表校验装置装置的机械结构在开始使用装置进行校验电能表的工作之前，您首先应当熟悉装置的机械结构。本装置可能采用一体式或分体式结构。分体式结构装置的挂表架与装置电源控制柜在结构上是分离的，电源控制柜采用立式标准机柜，它与挂表架之间只有电气连接，脱掉连接器，两者可分离。一体式结构装置的电源部分就放在挂表架的下面，在结构上是机械连接在一起的。装置面板或挂表架上的功能按键，均采用带灯的按钮开关，按下后灯会亮。如果您不小心按下了某键，只要再按一次释放该键就可以了。挂表架侧面立柱上还装有一个保护用“急停开关”，它是一个“动断”式自锁开关，紧急时按下可切断装置总电源，开机前该开关应处于释放位置。挂表架侧面立柱上还装有一组电流测试输出端子和电压测试输出端子，侧面立柱上还有装置内工作标准表的电能高、低频脉冲输出端子，用于装置周期检定时连接检验标准表，正常校表时这组电流测试输出端子应当用配备的专用短接片短接起来。电流输出端子可以短接而不会出现任何问题，装置的负反馈限流电路将保证输出电流始终与设置的电流档位一致。在装置另一边立柱上，装有电源开关、功放开关、电源过载指示灯、自动压表按钮，以及电流双回路工作指示灯。● 装置电源的连接校验装置使用三相交流 220V /380V 50HZ电源供电，用户的供电电源插座应使用符合国标的三相四芯插座，插座本身的允许额定电流值应足够大，如果用户的供电回路装有自动断路器一类保护装置，那么该自动断路器的容量也应足够大。通常，24表以下的装置，自动断路器每相的额定电流值应不小于16~25A；30表位以上的装置，自动断路器的额定电流值应更大一些。装置的电源接线端子一般位于装置电源机柜后边的下部。安装时，先将电源线穿入进线孔，拧下电源进线端子的压线螺钉，按端子上的相线、零线标志接上电源线并拧紧螺钉。应仔细检查，装置的接地端子应按规定可靠接地，不要错接电源线。检查接线无误后，将电源线插头插入供电插座。

潍坊三相电能表校验装置三相电能表便携式装置内置多功能信号发生器采用DDS技术大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

<潍坊>天正华意电气设备有限公司 潍坊单相电能表校验仪品牌企业

潍坊三相电能表校验装置 在测试三相三线100V、380V、三相四线57.7V、220V、单相220V时，都可以直接用。无需从接入电源。注意：在改变电源时，先回到中间位置，停5秒钟，然后再接通新电源。3.5.2、校验三相三线电能表的接线方法电压:电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄Uc -＞ C相电压线 -＞ Uc电压端子 红Ub -＞ ＊相电压线 -＞ ＊电压端子黑电流端子: 电网 电流线 仪器颜色Ia＋ -＞ A相电流输入端 -＞ Ia电流端子黄Ia- -＞ A相电流输出端 -＞ Ia电流端子黑Ic＋ -＞ C相电流输入端 -＞ Ic电流端子红Ic- -＞ C相电流输出端 -＞ Ic电流端子 黑3.5.3、校验三相四线电能表的接线方法电压电网 电压线仪器颜色Ua -＞ A相电压线 -＞ Ua电压端子 黄 Ub -＞ B相电压线 -＞ Ub电压端子绿Uc -＞ C相电压线 -＞ Uc电压端子 红＊ -＞ ＊相电压线 -＞ ＊电压端子黑端子电流: 电网电流线仪器颜色Ia＋ -＞ A相电流输入线 -＞ Ia＋电流端子 黄Ia- -＞ A相电流输出线 -＞ Ia-电流端子 黑Ib＋ -＞ B相电流输入线 -＞ Ib＋电流端子 绿Ib- -＞ B相电流输出线 -＞ Ib-电流端子 黑Ic＋ -＞ C相电流输入线 -＞ Ic＋电流端子 红Ic- -＞ C相电流输出线 -＞ Ic-电流端子 黑电流钳:使用5A钳表时，将A、B、C三相5A钳表插入仪器侧面的7芯航空头插座，钳表的正极为电流进，钳表的负极为电流出。用大电流钳（100A、500A、1000A）时，A、B、C相钳表插入仪器侧面相应的A、B、C相的钳表插座中。3.5.4、校验单相电能表任选某相电压、电流输入插座，将电流、电压线与被测电能表的接线端子对应相连（或用钳表）。若要取端子电源为仪器的工作电源请选用仪器A相对电表进行校验.端子电源注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

<潍坊>天正华意电气设备有限公司
潍坊单相电能表校验仪品牌企业 <潍坊>天正华意电气设备有限公司

潍坊三相电能表校验装置时间校验技术指标1、频率测量范围：0.1HZ～5MHz2、频率测量准确度：±0.2PPM3、日误差准确度：±20ms4、GPS内部对时准确度：10-6秒5、内部晶振稳定度：≤5＊10-8/秒四、装置特点1、校表类型：各种单相／三相有功电能表和无功电能表（包括跨相90°无功、移相60°无功），各种多功能电能表（全电子式、机电式）；2、校表数量：3块（按用户要求可增加）3、控制方式： a、本机键盘操作：能够完成电能计量单元的校验和检定； b、PC计算机操作：运用中文WINDOWS操作系统，所有功能的检定和试验，数据的管理功能和测试报告检定的打印功能。4、试验功能：a、基本误差b、常数试验c、潜动试验d、起动试验e、逆相序影响试验f、谐波影响试验g、计度器总电能示值误差h、组合误差i、日计时误差j、需量指示误差5、数据库管理：查询、统计、 打印、联网6、按被校表类型不同 ，自动转换标准表接线。五、装置工作原理1、工作原理a、信号源及控制部分信号源采用了先进的数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波或迭加的谐波值（如需输出谐波）进行数字离散后存放于RAM中，频率基准发生器通过计数器将存放于RAM中正弦波数字量输入至6路D／A转换器，分别得到6路互相间具有一定相位关系的数字合成正弦波，作为三相电压和三相电流的信号输入至功率放大器。信号源的幅值调节采用16位D／A转换器，使调节细度达到（0.01％满度）。

<潍坊>天正华意电气设备有限公司
<潍坊>天正华意电气设备有限公司 潍坊单相电能表校验仪品牌企业
<潍坊>天正华意电气设备有限公司 潍坊单相电能表校验仪品牌企业

潍坊三相电能表校验装置 注意①由于电源中预置有10％的三次谐波，所以在谐波设定中若不含三次谐波，一定要将三次谐波幅度设置为0；②当输出谐波需要重新设置时一定要将原来已设定的谐波再重新设置；③在“谐波”状态下不能使用“同步”键；④谐波设定后，输出波形由于含有谐波，这样，同样的交流输出峰值所对应的有功值与谐波时不同，如果在无谐波是调节电位器使显示，加上谐波后，要获得的输出，必须重新调节电位器的位置。由于上述原因，在设定谐波比例较大时直接起动输出可能会因为波形超出动态范围而报警，因此在起动谐波输出前应将电位器输出旋到小，等起动后再准确调节电位器位置。9、标准偏差计算JYM-3(6)系列产品，高于0.05级的装置，具有计算被校表标准偏差估计值的功能。装置在“校值”状态P显示转为显示标准差估计值S％，S％按照5次相对误差测量结果计算。10、功能选择之间的关系在键盘上可选择的功能包括：功率、电能、校值、潜动、自动、选点、谐波、谐值、校验值11个状态，其中自动、谐波有些特殊，其余九个状态可以随时通过按健转换。谐波状态是指电源输出谐波，同步以外任何一种功能状态都可以在谐波状态下进行操作。

<潍坊>天正华意电气设备有限公司 潍坊单相电能表校验仪品牌企业

潍坊三相电能表校验装置主菜单当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、主表常数、副表常数、主表圈数、副表圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号、485_规约、485_速率。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况：当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接用大钳表从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。

<潍坊>天正华意电气设备有限公司 潍坊单相电能表校验仪品牌企业

潍坊三相电能表校验装置主菜单当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、主表常数、副表常数、主表圈数、副表圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号、485_规约、485_速率。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况：当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接用大钳表从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。

<潍坊>天正华意电气设备有限公司

潍坊三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调；　调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％

潍坊三相电能表校验装置时间校验技术指标1、频率测量范围：0.1HZ～5MHz2、频率测量准确度：±0.2PPM3、日误差准确度：±20ms4、GPS内部对时准确度：10-6秒5、内部晶振稳定度：≤5＊10-8/秒四、装置特点1、校表类型：各种单相／三相有功电能表和无功电能表（包括跨相90°无功、移相60°无功），各种多功能电能表（全电子式、机电式）；2、校表数量：3块（按用户要求可增加）3、控制方式： a、本机键盘操作：能够完成电能计量单元的校验和检定； b、PC计算机操作：运用中文WINDOWS操作系统，所有功能的检定和试验，数据的管理功能和测试报告检定的打印功能。4、试验功能：a、基本误差b、常数试验c、潜动试验d、起动试验e、逆相序影响试验f、谐波影响试验g、计度器总电能示值误差h、组合误差i、日计时误差j、需量指示误差5、数据库管理：查询、统计、 打印、联网6、按被校表类型不同 ，自动转换标准表接线。五、装置工作原理1、工作原理a、信号源及控制部分信号源采用了先进的数字调频、调幅、调相的数字合成正弦波技术，由CPU按要求将正弦波基波或迭加的谐波值（如需输出谐波）进行数字离散后存放于RAM中，频率基准发生器通过计数器将存放于RAM中正弦波数字量输入至6路D／A转换器，分别得到6路互相间具有一定相位关系的数字合成正弦波，作为三相电压和三相电流的信号输入至功率放大器。信号源的幅值调节采用16位D／A转换器，使调节细度达到（0.01％满度）。

潍坊三相电能表校验装置设备名称：三相便携式电能表检验装置型 号：TH-33数 量：1台套生产厂家；青岛天正华意电气设备有限公司一．概述：TH-33系列三相便携式多功能电能表检验装置，采用豪华铝合金机箱，配合可拆卸铝合金挂表架，适用于1.0级及以下各种三相电能表的检验它以豪华美观的外形、精致的工艺、完善的功能和优异的性能，定会受到您的青睐。二、主要技术指标和技术性能： 1. 装置等级：0.05级或者0.1级（按要求定做精度等级）2. 电脑联机端口： RS232 通迅口3. 三相源技术参数：3．1输出电压：3 ＊ 57.7V Y 3＊100V ?3 ＊ 220V Y 3＊380V ?调节幅度0～120％连续可调调节细度：优于0.01％3.2输出电流：25mA、0.1A、1A、5A、25A、100A 调节幅度0～120％连续可调；　调节细度优于0.01％小输出电流：1mA （精度：＜5％）3.3输出功率：（电压回路） 3×50VA （电流回路） 3×150VA 3.4输出电压、电流、功率稳定度； ≤0.02％/120S 5输出电压、电流波形失真度：≤ 0.5％3.6．三相对称度： 优于120o土0.3o3.7频率范围： 45Hz～65Hz 调节细度： 0.01Hz3.8移相范围：-180.0o ～180.0o 调节细度:0.01o3.9指示仪表等级：电压、电流表准确度为土0.01％相位表准确度为 土0.01o频率表准确度为 土0.01Hz4． 内置三相标准表技术参数：4.1 电压输入输入范围（V）： 40—480输入量程（V）： 60、120、240、480精度等级：0.02过载能力（V）: 600输入负载 ≤0.5mA（480V）4.2 电流输入输入范围（A）: 0.01—100输入量程（A）:100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025精度等级：0.02过载能力（A）: 1504.3 准确度4.3.1准确度等级：0.05级 (0.1A~120A)4.3.2功率测量准确度有功功率测量准确度：0.05％/0.1％（PF≥0.5）无功功率测量准确度0.1％、0.2％（PF≥0.5）4.3.3电能测量准确度有功电能测量准确度0.05％、0.1％（PF≥0.5）无功电能测量准确度0.1％、0.2％（PF≥0.5）5．装置具有完善的保护功能：电压短路，电流开路保护，负载过载保护；显示器过压保护。6. 可进行2～21次谐波试验，电压中断和跌落试验，谐波幅值可调 7．供电电源： 230V士10％～50Hz8．功耗： 300 VA 工作环境：温度20℃土5℃ 相对湿度≤85％
